Výkonný laboratorní zdroj s vysokou účinností

Abstract

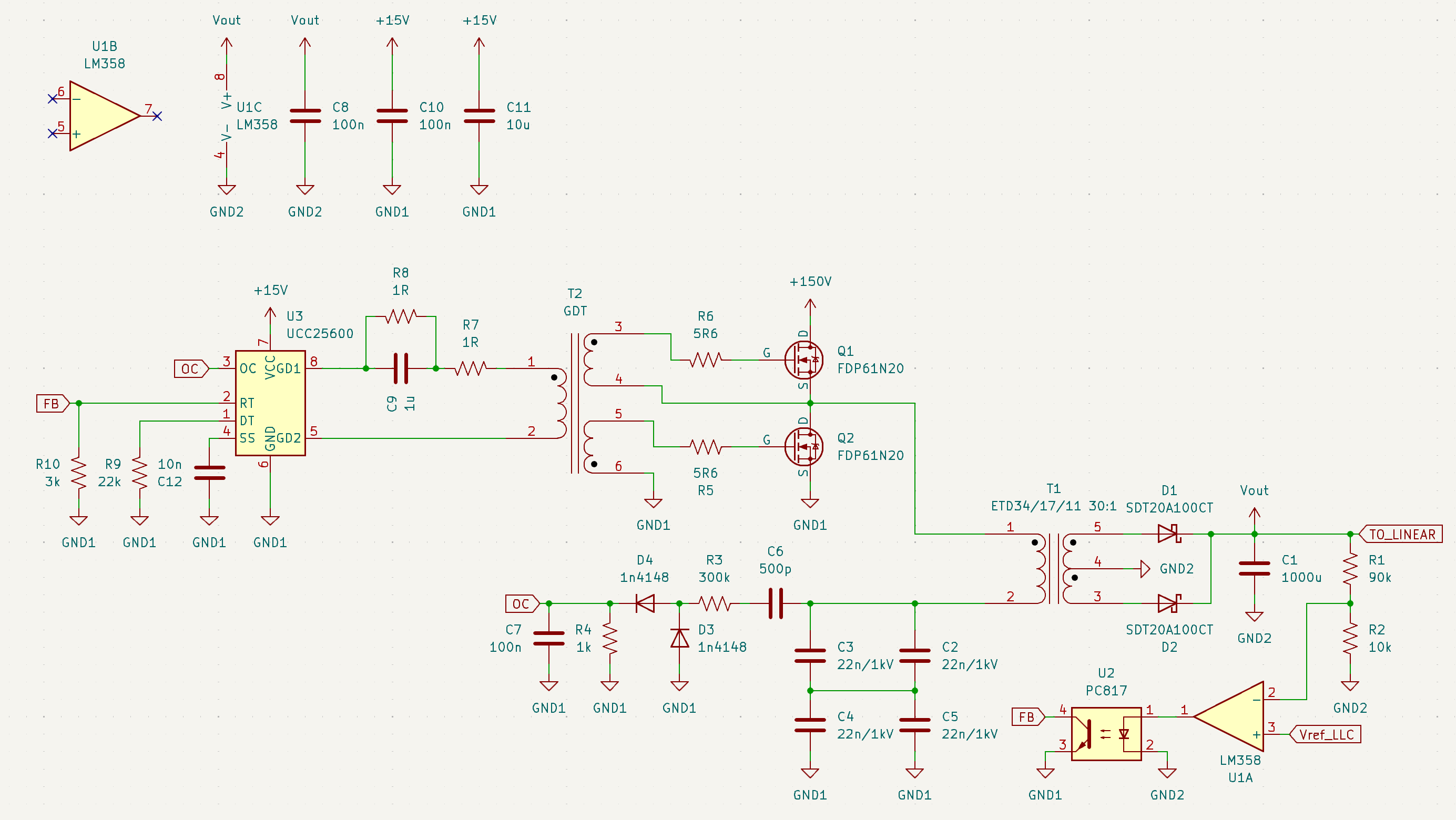

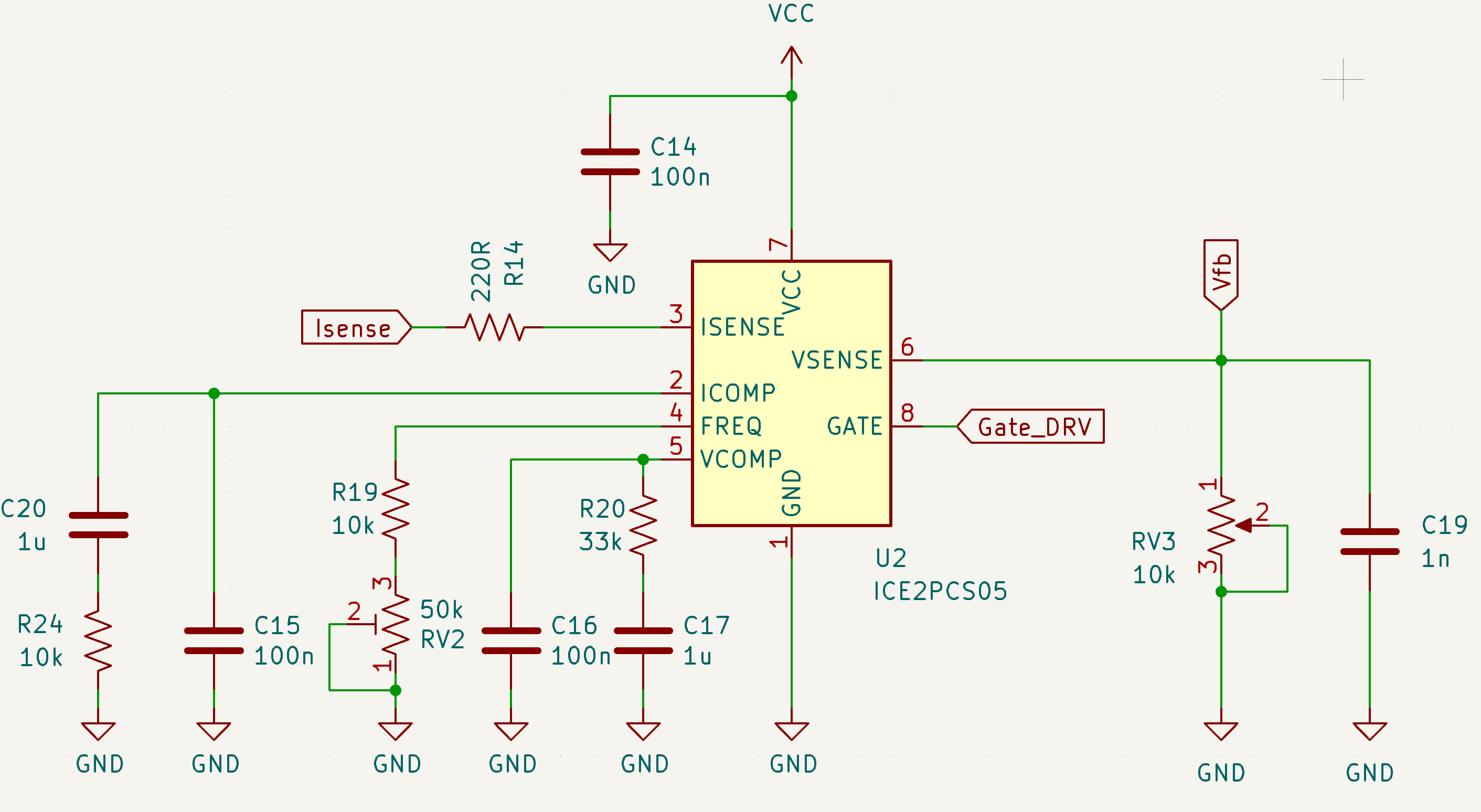

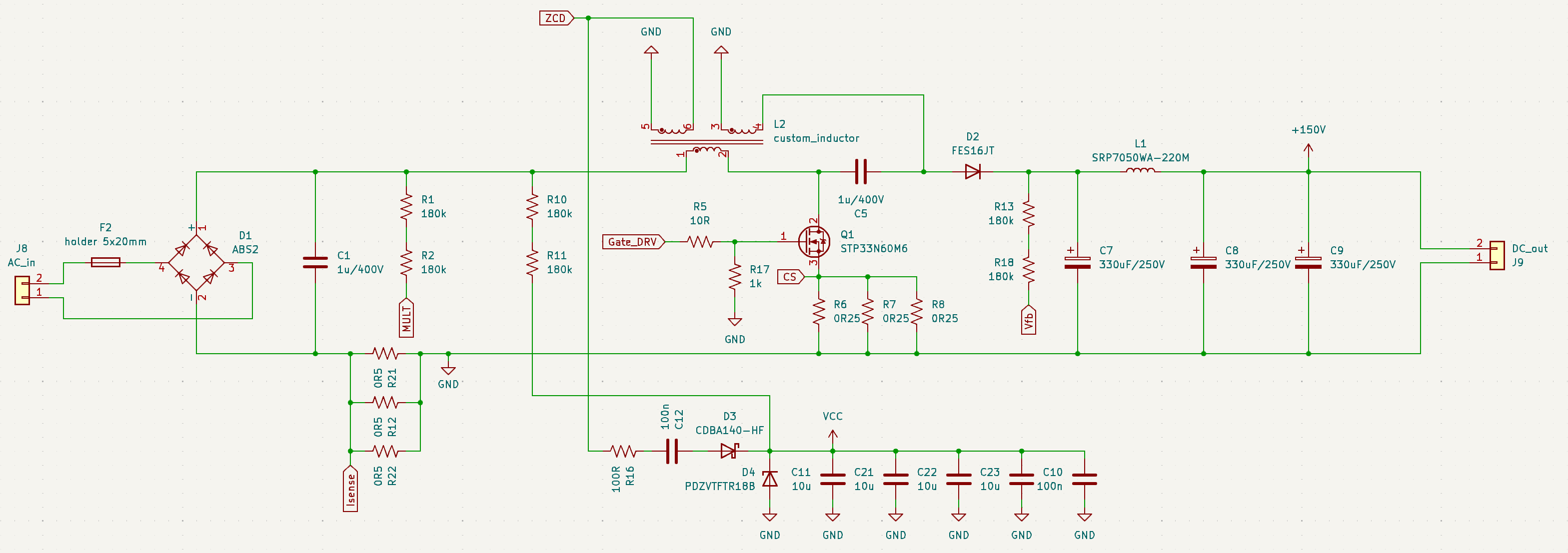

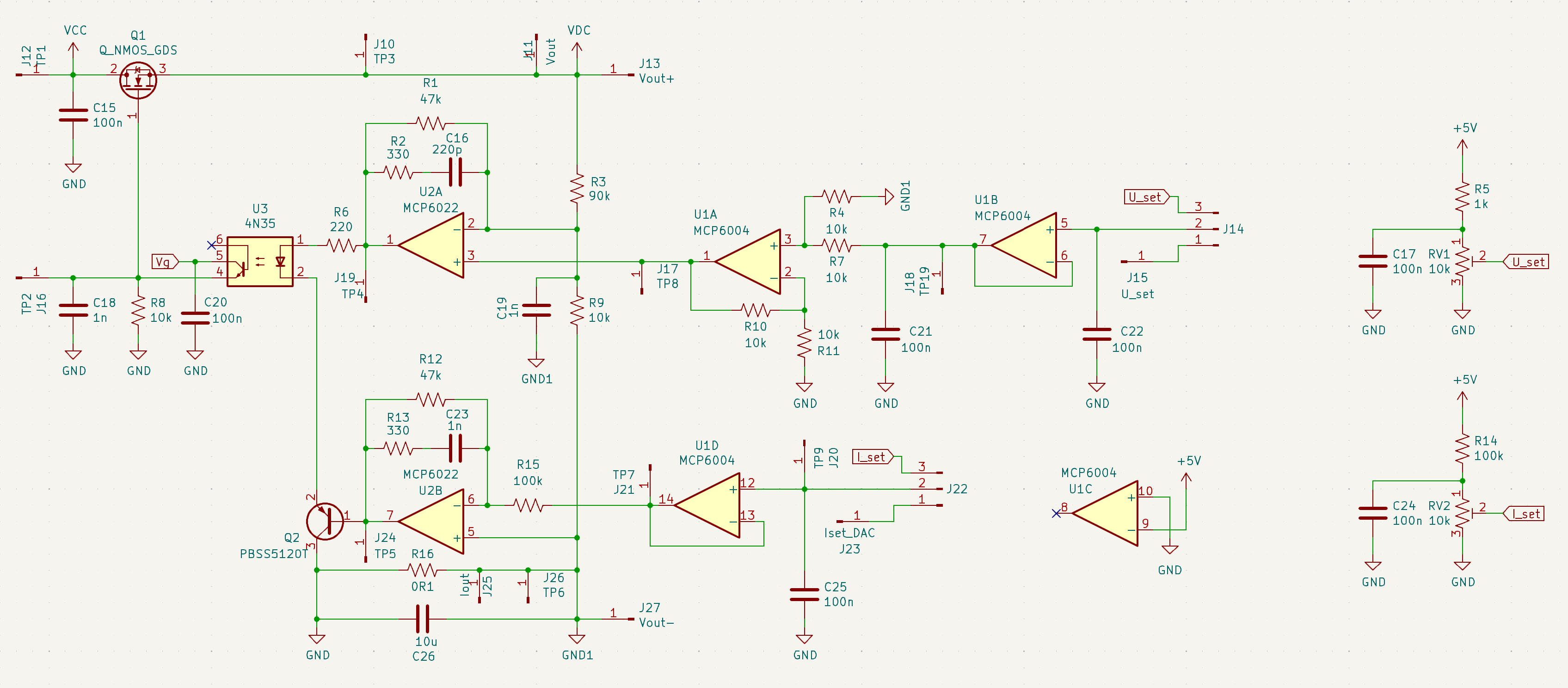

Tato práce se zabývá návrhem a konstrukcí moderního laboratorního zdroje s vysokým výkonem, vysokou účinností, velmi nízkou úrovní elektromagnetického rušení a minimálním zvlnění výstupního napětí. Předložená práce nabízí ověření obvodového řešení, které je schopno napájet 2 oddělené výstupní kanály nastavitelné v rozsahu 0-30V, 0-10A. Zdroj využívá rezonantní předregulátor, který zajišťuje vysokou účinnost a elektromagetickou kompatibilitu, která je dále podpořena využitím aktivní korekce účiníku. V této práci je vysvětlen a popsán návrh, teorie pracovních režimů zdroje a dosažené výsledky.

This thesis is focused on design and construction of a modern laboratory power supply of high power, high efficiency, low electromagnetic interference and minimal output voltage ripple. The proposed circuitry is validated to provide power for up to two isolated output channels which are adjustable in range 0-30V, 0-10A. Power supply utilizes resonant pre-regulator, which ensures high efficiency and electromagnetic compatibility which is further improved by implementation of active power factor correction stage. This thesis covers explanation of design steps, theory behind modes of operation and achieved results which are then compared to competitor's power supplies.
